В статье рассматривается применение лазерного допплеровского измерителя для повышения точности и надежности измерения длины горячих стальных слябов на Магнитогорском металлургическом комбинате.
Повышение точности измерений
Повышение точности измерения скорости и длины горячей слябной заготовки является одним из важных факторов обеспечения эффективности и экономичности технологических процессов производства, раскроя и учета продукции при непрерывной разливке стали. Однако широко используемые контактные механические устройства на базе измерительных роликов не отвечают современным требованиям по точности, быстродействию и надежности, а также имеют определенные ограничения по применению. Поэтому все большее внимание уделяется использованию бесконтактных измерителей скорости и длины, в частности, лазерных допплеровских измерителей.
Преимущества лазерных систем
Эти приборы не имеют механического контакта с контролируемым объектом и, соответственно, погрешностей, связанных с проскальзыванием, износом, практически не требуют калибровок и профилактического обслуживания.
Испытания на ММК
В декабре 2009 года в кислородно-конвертерном цехе ОАО
«Магнитогорский металлургический комбинат» была установлена и испытана на транспортно-отделочной линии №1 лазерная система измерения длины горячего сляба на базе допплеровского измерителя скорости LSV-300 производства фирмы «Polytec», Германия.
Состав системы

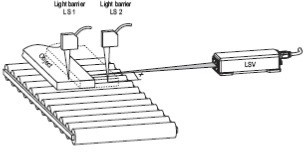

Система измерения включает в себя: лазерную сенсорную головку, контроллер обработки сигнала и программное обеспечение. Измерение длины выполняется бесконтактно при движении объекта на проход по рольгангу в зоне установки сенсорной головки. Температура объекта измерения и свойства поверхности не оказывают влияния на точность и надежность измерений. Точность измерения длины не хуже 0,1%, повторяемость 0,04 %. При этом точность может быть увеличена за счет установки дополнительных датчиков наличия объекта. Оборудование поставляется в защищенном исполнении IP66, и позволяет работать при температуре окружающего воздуха от -20 до +200 °С.
Преимущества LSV-300
Испытания системы показали следующие преимущества бесконтактного способа измерения на базе LSV- 300:
— прибор использует бесконтактный метод измерения, и не требует технического обслуживания;
- высокая точность измерения: 0,1%, повторяемость 0,04%;
- неравномерная скорость подачи раската не влияет на точность измерения, устройство также распознает направление движение и остановку объекта;
- минимальное количество датчиков, их компактность и большое рабочее расстояние (до 2,5 м) позволяют разместить систему измерения таким образом, чтобы исключить механические повреждения при эксплуатации и обслуживании производственной линии;
- большая глубина диапазона измерения позволит, при правильном выборе точки монтажа датчиков, обеспечить измерение длины разных типоразмеров продукции без переналадки.
Решение о внедрении
По результатам испытаний было принято решение о проектировании системы измерения длины горячего сляба для ККЦ ОАО «ММК» и ее внедрение в 2012 году.
Авторы статьи
- Панов Александр Николаевич, кандидат технических наук, ЗАО «КонсОМ СКС»
- Волщуков Юрий Николаевич, кандидат технических наук, ЗАО «КонсОМ СКС»
